Capacity: | 10-20T/D | Rotary drum diameter: | Φ280mm |
---|---|---|---|
Rotary drum wall thickness: | δ4mm | Sieve hole size: | Φ3mm |
Motor: | 22kw | Material: | whole stainless steel |
Usage: | Coarse pulp cleaning | ||
Realçar: | classificador da rejeição 22kw,Classificador da rejeição 10T/D,Classificador da rejeição da eliminação da escória |

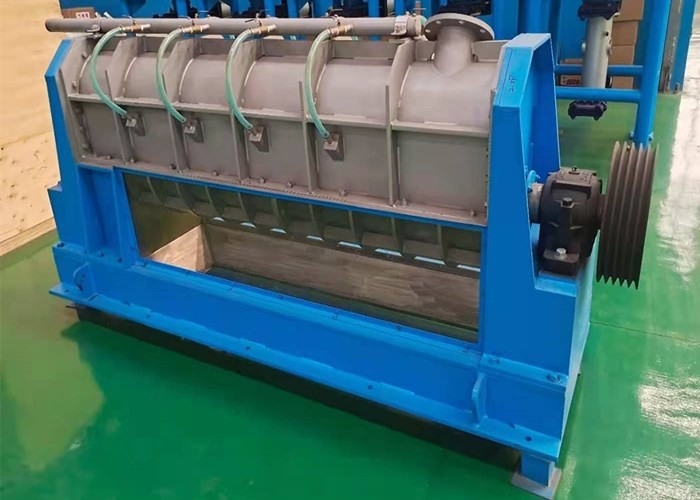

A máquina de aço inoxidável inteira de Sortor da rejeição para a segunda etapa da polpa grosseira que limpa na preparação conservada em estoque
1. Introdução
Características: Esta máquina é usada principalmente para o tratamento das pedras salientes na seção de exame do sistema da papelada. A concentração entrante da polpa é aproximadamente 1-3%, e a concentração da escória pode alcançar 20%. A eficiência de processamento é alta, a taxa de retenção da fibra é alta, e a taxa de recuperação pode alcançar 80. % ou mais; a única operação normal da pressão é exigida, e é uma operação fechado para evitar a sujeira que espirra, para salvar o custo da eliminação da escória, e a recuperação rápida do investimento a longo prazo.
2. Technicals principais
modelo | PR1 | PR2 | PR3 |
Especificação | Φ280 | Φ380 | Φ500 |
Consistência % da polpa da entrada | 1-3.5 | ||
consistência % da descarga | 15-20 | ||
capacidade t/d | 10-20 | 20-35 | 40-70 |
quilowatt do motor | 22 | 37 | 55 |
introdução 3.structure
1. O corpo do cilindro é soldado pelas placas de aço, a parte em contato com a pasta é feita de aço inoxidável, e há oito tubulações do pulverizador de água em ambos os lados do corpo do cilindro.
2. O rotor é uma haste de gerencio com as 32 lâminas fixadas nele.
3. A placa de peneira é uma combinação de dois cilindros semicirculares da peneira com o diâmetro Φ2.0-Φ4.5mm, que pode ser selecionado de acordo com necessidades
O separador da escória é usado principalmente para o tratamento das pedras salientes na seção de exame do sistema da papelada. A concentração entrante da polpa é aproximadamente 1-3%, e a concentração da escória pode alcançar 20%. A eficiência de processamento é alta, a taxa de retenção da fibra é alta, e a taxa de recuperação pode alcançar 80. % acima; a única operação normal da pressão é exigida, e é uma operação fechado para evitar a sujeira que espirra, para salvar o custo da eliminação da escória, e a recuperação rápida do investimento a longo prazo.
Reduzir a polpa da papelada tem uma grande quantidade de impurezas devido à qualidade de papel diferente da papelada. O separador da escória pode remover as impurezas claras e decompor tabuletas pequenas na fibra. Não é fácil obstruir a placa de peneira, e o usuário não precisa de parar frequentemente a operação para limpar.
O separador da escória opera-se em uma atmosfera fechado sob a pressão normal, descarga contínua da escória, nenhuma obstrução e a pasta que espirra, nenhuma vibração, ruído, nenhuma supervisão especial, taxa de recuperação de aproximadamente 70%, concentração da fibra de 1%-2%, descarga da pasta da escória a concentração é 15%-20%, que é mais fácil de se operar e manter do que o outro equipamento atando do tratamento da pasta.
Em segundo, a estrutura e o princípio do separador da escória
O superior - a metade do separador da escória é uma câmara do redemoinho, e a metade inferior é uma área de exame semicircular.
Um rotor de gerencio de alta velocidade é instalado para dentro. O rotor é soldado com as lâminas arrebatadoras axiais e arranjou espiralmente alternadamente a classificação das lâminas. Depois que a pasta entra na entrada da pasta, as pancadinhas de alta velocidade do rotor, arranhões, rasgos e descascam as pedras salientes. A utilização detalhada da escória é jogada primeiramente na câmara do redemoinho, e dispersada então à área de exame para terminar o processo da separação de fibras e de impurezas. Ao mesmo tempo, o bocal acima do rotor pulveriza continuamente a água para diluir e elute a placa da escória e do rotor e de peneira da lavagem. Após a classificação cíclica repetida, as boas fibras separadas são descarregadas da tomada da polpa sob a placa de peneira após a passagem através dos furos da peneira, e as partes plásticas descascadas e outras impurezas são lavadas e descarregadas do funil da escória e rejeitadas como o lixo.
3. O separador da descarga da escória é composto principalmente da tampa superior, do rotor, da placa de peneira, da base e do dispositivo de transmissão.
1. A tampa superior é conectada à base por uma flange, e a tampa superior é equipada com uma tubulação do pulverizador de água e uma placa de guia da pasta.
2. O rotor é um eixo oco com uma estrutura especial, e 30 partes podem ser fixadas nela.
As lâminas substituídas, e soldado com as lâminas axialmente moventes e arranjaram espiralmente alternadamente placas de limpeza. A lâmina arrebatadora é usada para bater, rasgar e descascar as pedras salientes, e a placa arrebatadora pode eficazmente limpar a placa de peneira e para manter a placa de peneira desbloqueou.
3. A placa de peneira é semicircular e feita de aço inoxidável. A placa de peneira tem uma variedade de especificações.
O usuário pode escolher o furo de acordo com a situação da matéria prima e o processo. A placa de peneira adota o furo, processos deburring, lustrar e o outro para cumprir as exigências técnicas de liso, de liso e nenhuma pasta.
4. A base é usada para instalar a placa de peneira, a tampa superior, o rotor e outros componentes, e o bom
A polpa flui longe da tomada da polpa na base, e as impurezas claras separadas são descarregadas da tomada da escória na parte inferior da base
