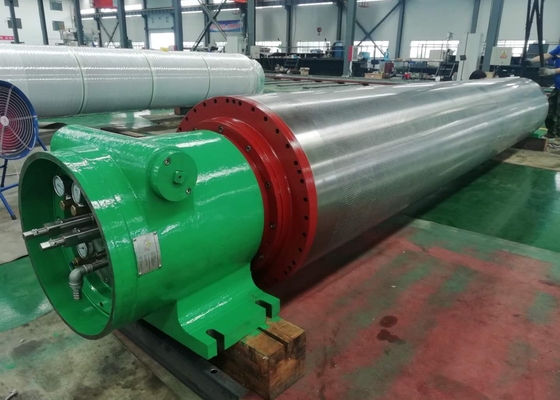

Máquina de Papel Rolo de Vácuo Para Desidratação de Folhas de Papel Úmidas

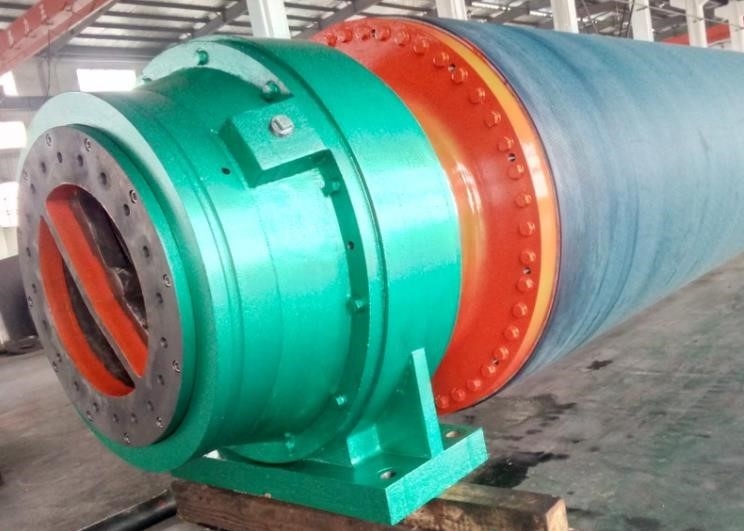

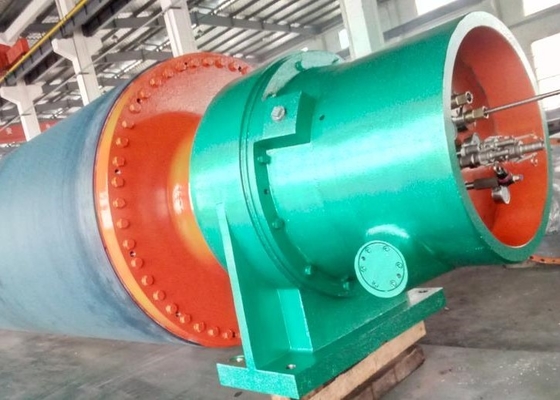

Rolo de vácuo com cobertura de borracha na máquina de fabricação de papel

O rolo de vácuo é um componente importante da seção de prensagem de uma máquina de papel e é usado principalmente para desidratação de folhas de papel úmidas. Ele compreende uma camada de corpo, uma camada de superfície e uma cavidade interna da carcaça do rolo. A camada de corpo e a camada de superfície são providas com furos passantes conectados, e a camada de superfície é provida com um furo cego. O modelo de utilidade é provido com furos cegos entre os furos passantes. Sob a premissa de não afetar a resistência e a estrutura geral do rolo de vácuo, a taxa máxima de abertura da superfície do rolo de vácuo é melhorada e a capacidade de desidratação do rolo de vácuo é melhorada. A resistência geral do rolo de vácuo não é afetada; a redução do caminho de fluxo de desidratação permite que ele se adapte a altas velocidades de veículo. Ao mesmo tempo, a cavidade interna da carcaça do rolo tem apenas uma zona de vácuo, a estrutura do núcleo do rolo é mais simples e os custos de fabricação e uso são baixos.

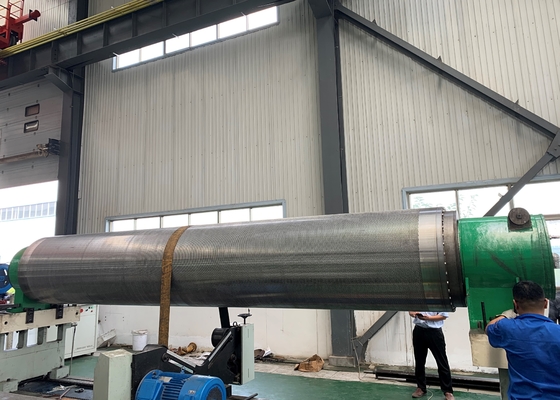

Material do corpo do rolo aço inoxidável 304/316, coberto com borracha, dureza SR“A” 90.±2., tamanho do furo da camada de borracha Ф4mm, furo em espiral duplo cru, a taxa de abertura é de 15%, e o furo do rolo é Ф3mm.

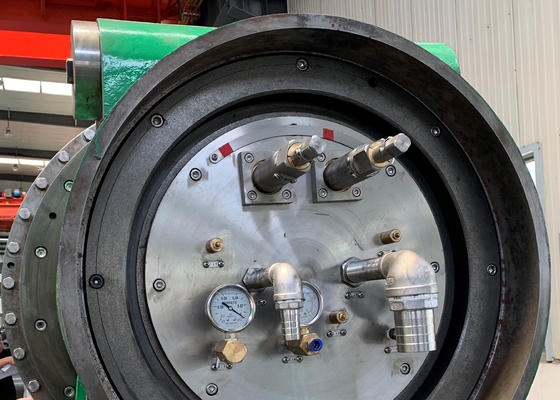

O material da tira de vedação é polietileno de alta densidade. O ar comprimido passa pela parede interna do pneu pneumático para apertar a parede interna do rolo. A pressão do ar comprimido é geralmente de 0,5 MPa, e a pressão é reduzida o máximo possível sob a premissa de garantir a vedação.

Precisão de processamento: a superfície do corpo do rolo Ra <1.6μm, a superfície interna Ra <3.2μm.
