Placa de Desaguamento Aço Inoxidável Peças de Máquina de Papel

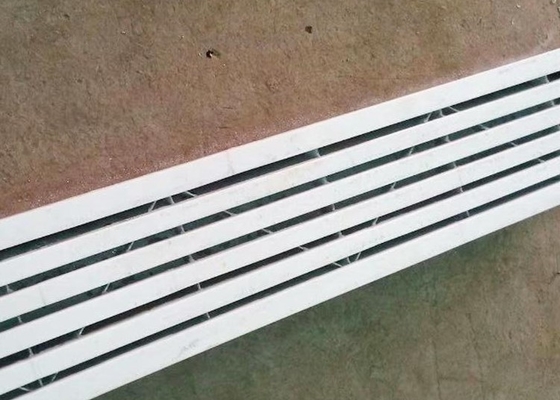

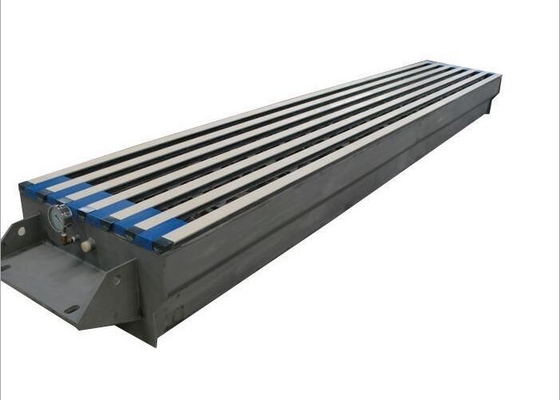

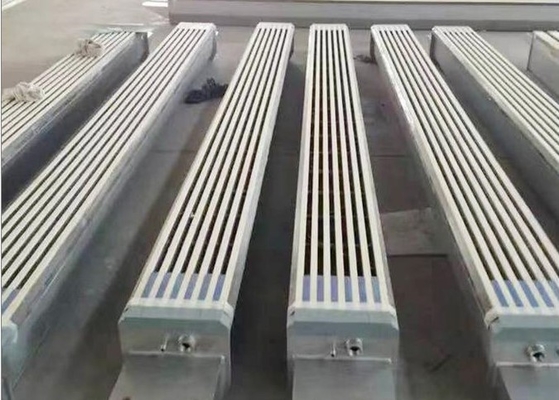

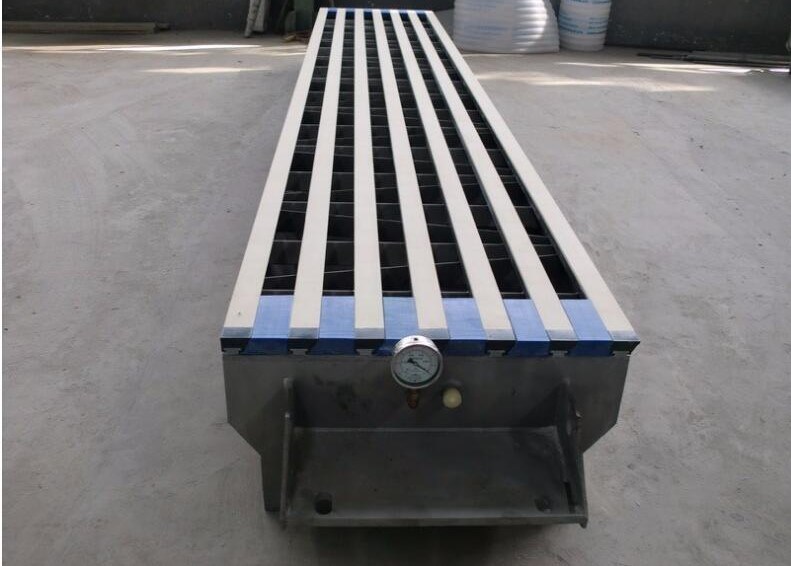

A caixa de folha de face cerâmica com corpo de aço inoxidável usada para desidratação

A caixa de folha consiste em placa frontal e moldura, e é dividida em caixas de folha de página única, página dupla e várias páginas.

1. Placa frontal: Placa longa e estreita com ângulo de ataque, superfície de suporte horizontal e ângulo de inclinação para trás. A parte inferior é feita em várias formas de lingueta e ranhura para corresponder ao suporte de conexão.

A placa frontal requer um baixo coeficiente de atrito e é resistente ao desgaste. Materiais comumente usados são polietileno de alto peso molecular, tiras de cerâmica incrustadas e lâminas totalmente cerâmicas.

O polietileno de alta densidade tem uma vida útil de cerca de 3 meses, baixo preço, pode ser moído três vezes e é usado apenas para máquinas de papel de baixa velocidade;

A vida útil da cerâmica pode chegar a vários anos, e o coeficiente de atrito no fio de fabricação de papel é pequeno, e é fácil de manter limpo. Embora o custo seja alto e a dificuldade de processamento seja grande, é cada vez mais utilizado.

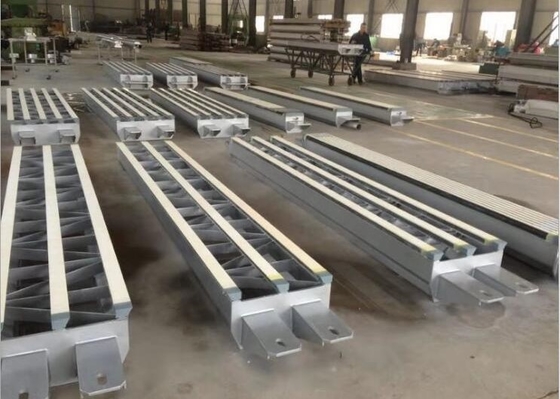

2. Moldura: É uma estrutura de caixa de aço inoxidável, que requer alta rigidez e pequena deformação. Os suportes em ambas as extremidades podem ser ajustados para frente e para trás e para cima e para baixo.

3. Mecanismo de desidratação e características da caixa de folha:

3.1 Mecanismo de desidratação: A água presa sob a rede é primeiro raspada pelo ângulo da borda de ataque. Quando o fio desliza sobre o plano horizontal na frente da placa de corte, forma-se um espaço em forma de cunha com a superfície inclinada na parte traseira. Devido ao movimento relativo das duas superfícies gradualmente se separando, e pela adesão da água, a pressão negativa é gerada no espaço em forma de cunha, acelerando assim o processo de desidratação. A água liberada aderiu à superfície inferior do fio e foi empurrada para a próxima placa de corte, raspando a borda de ataque da próxima placa de corte.

3.2 Características de desidratação: Como o efeito de desidratação da lâmina da caixa de folha é relativamente suave, a lâmina raspadora é frequentemente usada para desidratação na máquina de papel de alta velocidade para reduzir a perda de fibra, enchimento e borracha, e melhorar a uniformidade da folha de papel.

4. Vários problemas no projeto e uso de lâminas raspadoras:

A forma e o tamanho da lâmina raspadora têm um impacto significativo no desempenho, portanto, há requisitos mais elevados em termos de projeto e fabricação.

4.1 Número de lâminas: raspadores de folha única são convenientes e flexíveis, mas o custo é alto e a rigidez da moldura é pobre, então raramente são usados; raspadores de duas ou três folhas com maior espaçamento são usados na extremidade mais úmida. Espaçamento; raspadores de 4-6 lâminas são usados em outras partes, o que tem boa rigidez e baixo custo.

4.2 Largura da lâmina raspadora: A escolha da largura da lâmina raspadora deve ser considerada principalmente a partir do controle do grau de perturbação da polpa na rede pela lâmina raspadora. A lâmina estreita tem grande flexibilidade e causa grande perturbação na polpa. A lâmina larga reduz a desidratação, o que ajuda a melhorar a retenção de substâncias finas na folha de papel, mas o consumo de energia é grande. Geralmente, uma lâmina raspadora de 50 mm de largura é selecionada, que pode atender aos requisitos de rigidez, mas também tem capacidade de desidratação suficiente e desempenho de perturbação da polpa, e o consumo de energia é baixo.

4.3 A inclinação da lâmina raspadora: Geralmente falando, a desidratação da lâmina raspadora aumenta até um certo valor máximo com o aumento do ângulo de inclinação da lâmina. Quando o ângulo de inclinação continua a aumentar, a capacidade de desidratação da lâmina de corte diminui rapidamente. Como de costume, o ângulo da superfície inclinada está entre 1-5°. Selecione um valor alto para o ângulo de inclinação máximo em alta velocidade (mudança dentro de 1-5 graus); selecione um valor baixo para o ângulo de inclinação máximo em baixa velocidade (mudança dentro de 2-3 graus). Quando a velocidade do veículo é baixa, o ângulo de desidratação diminui quando o ângulo é muito grande. Placas com diferentes ângulos de inclinação devem ser usadas em diferentes partes da rede. Geralmente falando, uma placa de corte com inclinação pequena deve ser usada na área de moldagem, ou seja, a extremidade úmida da tela, para controlar a desidratação e reduzir a perturbação na polpa. Na extremidade seca da caixa de rede, a inclinação da lâmina raspadora deve ser aumentada para aumentar a desidratação e a perturbação.

4.4 A distância entre as lâminas raspadoras: A distância entre as lâminas afeta diretamente a eficiência da desidratação. Geralmente falando, na extremidade úmida da caixa de rede, se o espaçamento entre as folhas for aumentado apropriadamente, a quantidade de desidratação de uma única folha aumentará e o fenômeno de salto de polpa diminuirá. Na extremidade seca da caixa de malha, encurtar o passo das folhas ajuda a fortalecer a desidratação. Pode evitar que a camada de água desprendida seja sugada de volta para a folha de papel novamente, afetando o efeito de desidratação do raspador.

4.5 Ângulo frontal da lâmina raspadora: geralmente entre 30-45°, que está relacionado à velocidade do veículo. Um ângulo frontal grande pode ser usado em baixa velocidade. Geralmente, um ângulo de 30° é usado quando a velocidade é superior a 400 m/min. Mantenha a borda de ataque das lâminas reta, o que é propenso a defeitos e acúmulo. Muita água raspada causará pouca perturbação na camada de polpa, o que será prejudicial à uniformidade; ângulo frontal muito grande: pequena quantidade de água raspada pela borda de ataque causará muita perturbação nas fibras, o que não é bom para a uniformidade.

4.6 A precisão geométrica da lâmina raspadora deve ser alta: o intervalo mais sensível para a mudança na quantidade de desidratação da lâmina raspadora é de 15-25°, que está dentro da faixa de ângulo de inclinação comumente usada, o que exige que a manutenção e instalação da placa de corte sejam relativamente altas Precisão
