Dispositivo de triagem de lixo de aço inoxidável Dispositivo de triagem de lixo de pasta de papel

Placa de Triagem de Separador de Rejeitos de Aço Inoxidável para Impurezas Leves de Polpa de Resíduos

1. Introdução

Características: Esta máquina é usada principalmente para o tratamento de rejeitos na seção de triagem do sistema de papel reciclado. A concentração de polpa de entrada é de cerca de 1-3%, e a concentração de escória pode chegar a 20%. A eficiência de processamento é alta, a taxa de retenção de fibra é alta e a taxa de recuperação pode chegar a 80%. % ou mais; apenas operação de pressão normal é necessária, e é uma operação fechada para evitar respingos de sujeira, economizar o custo de descarte de escória e recuperação rápida de investimento a longo prazo.

2. Principais técnicos

3. Introdução à estrutura

1. O corpo do cilindro é soldado com chapas de aço, a parte em contato com a polpa é feita de aço inoxidável e há oito tubos de pulverização de água em ambos os lados do corpo do cilindro.

2. O rotor é uma haste rotativa com 32 lâminas fixadas nela.

3. A placa de peneira é uma combinação de dois cilindros de peneira semicirculares com diâmetro de Φ2,0-Φ4,5mm, que podem ser selecionados de acordo com as necessidades

O separador de escória é usado principalmente para o tratamento de rejeitos na seção de triagem do sistema de papel reciclado. A concentração de polpa de entrada é de cerca de 1-3%, e a concentração de escória pode chegar a 20%. A eficiência de processamento é alta, a taxa de retenção de fibra é alta e a taxa de recuperação pode chegar a 80%. % Acima; apenas operação de pressão normal é necessária, e é uma operação fechada para evitar respingos de sujeira, economizar o custo de descarte de escória e recuperação rápida de investimento a longo prazo.
O polpamento de papel reciclado tem uma grande quantidade de impurezas devido à diferente qualidade do papel reciclado. O separador de escória pode remover impurezas leves e decompor pequenos pedaços na fibra. Não é fácil entupir a placa de peneira, e o usuário não precisa parar a operação com frequência para limpeza.
O separador de escória opera em uma atmosfera fechada sob pressão normal, descarga contínua de escória, sem entupimento e respingos de polpa, sem vibração, ruído, sem supervisão especial, taxa de recuperação de fibra de cerca de 70%, concentração de polpa de 1%-2%, descarga de escória A concentração é de 15%-20%, que é mais fácil de operar e manter do que outros equipamentos de tratamento de polpa de rejeitos.

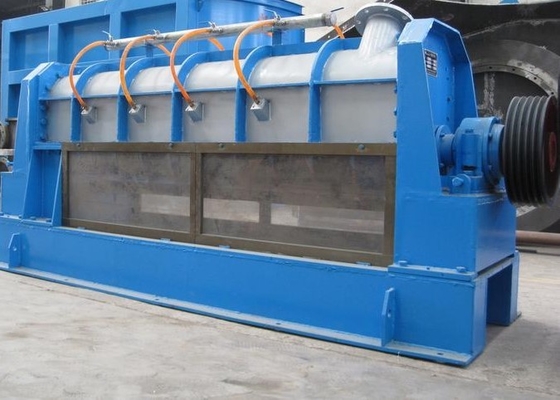

Segundo, a estrutura e princípio do separador de escória
A metade superior do separador de escória é uma câmara de vórtice, e a metade inferior é uma área de triagem semicircular.
Um rotor de alta velocidade é instalado no interior. O rotor é soldado com lâminas de varredura axial e lâminas de classificação dispostas alternadamente em espiral. Após a polpa entrar na entrada de polpa, o rotor de alta velocidade bate, raspa, rasga e descasca os rejeitos. A utilização abrangente da escória é primeiro lançada na câmara de vórtice e, em seguida, dispersa na área de triagem para completar o processo de separação de fibras e impurezas. Ao mesmo tempo, o bico acima do rotor pulveriza continuamente água para diluir e eluir a escória e enxaguar o rotor e a placa de peneira. Após repetida triagem cíclica, as boas fibras separadas são descarregadas da saída de polpa sob a placa de peneira após passarem pelos furos da peneira, e os pedaços de plástico descascados e outras impurezas são lavados e descarregados do compartimento de escória e descartados como lixo.

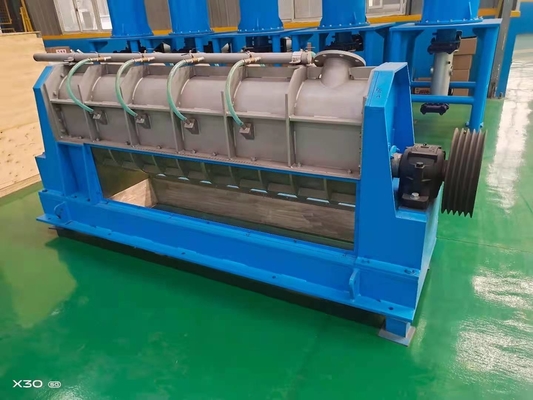

3. O separador de descarga de escória é composto principalmente por tampa superior, rotor, placa de peneira, base e dispositivo de transmissão.
1. A tampa superior é conectada à base por uma flange, e a tampa superior é equipada com um tubo de pulverização de água e uma placa guia de polpa.
2. O rotor é um eixo oco com uma estrutura especial, e 30 peças podem ser fixadas nele.
Lâminas substituídas, e soldadas com lâminas de movimento axial e placas de limpeza dispostas alternadamente em espiral. A lâmina de varredura é usada para bater, rasgar e descascar os rejeitos, e a placa de varredura pode limpar efetivamente a placa de peneira e mantê-la desobstruída.

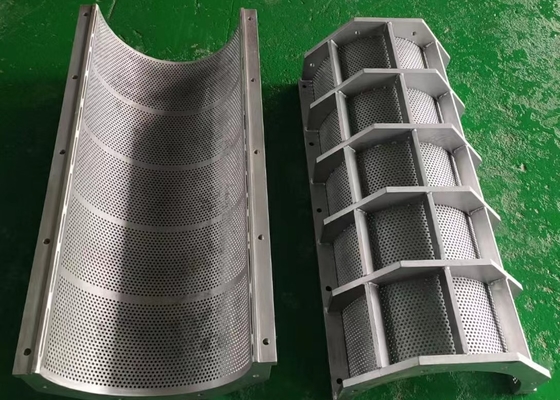

3. A placa de peneira é semicircular e feita de aço inoxidável. A placa de peneira tem uma variedade de especificações.
O usuário pode escolher o furo de acordo com a situação da matéria-prima e o processo. A placa de peneira adota perfuração, rebarbação, polimento e outros processos para atender aos requisitos técnicos de superfície lisa, sem rebarbas e sem polpa.
4. A base é usada para instalar a placa de peneira, a tampa superior, o rotor e outros componentes, e a boa
A polpa flui para fora da saída de polpa na base, e as impurezas leves separadas são descarregadas da saída de escória na parte inferior da base
